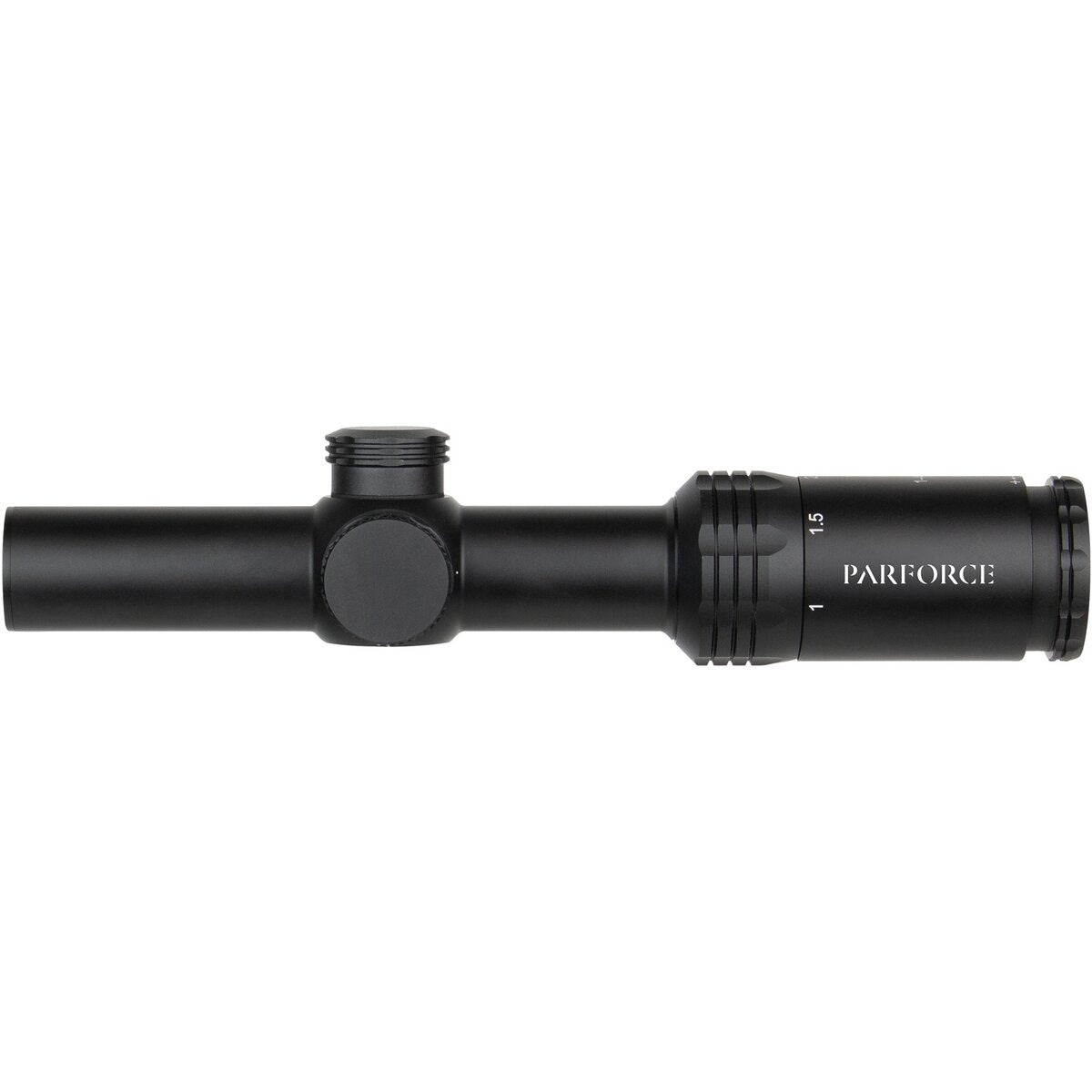

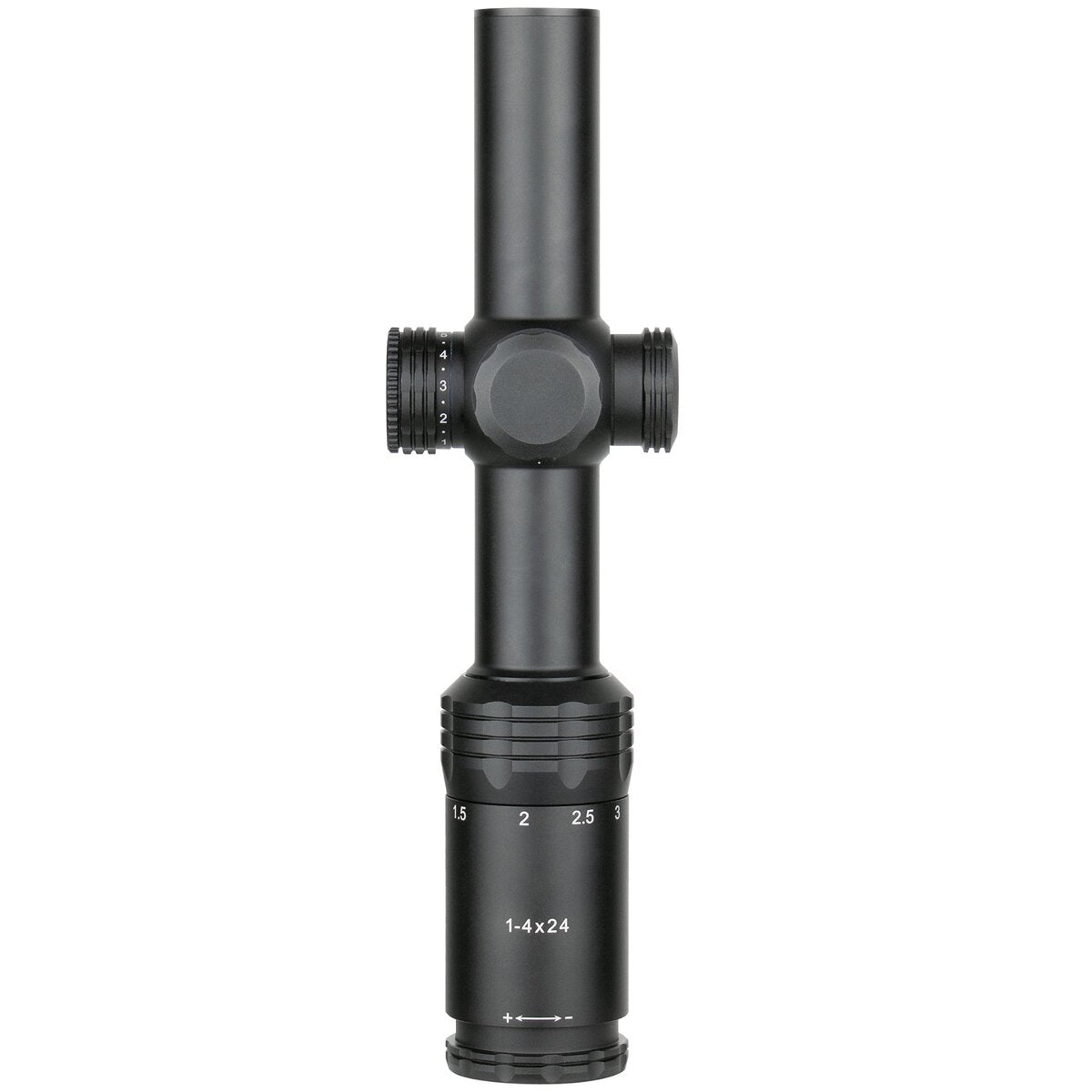

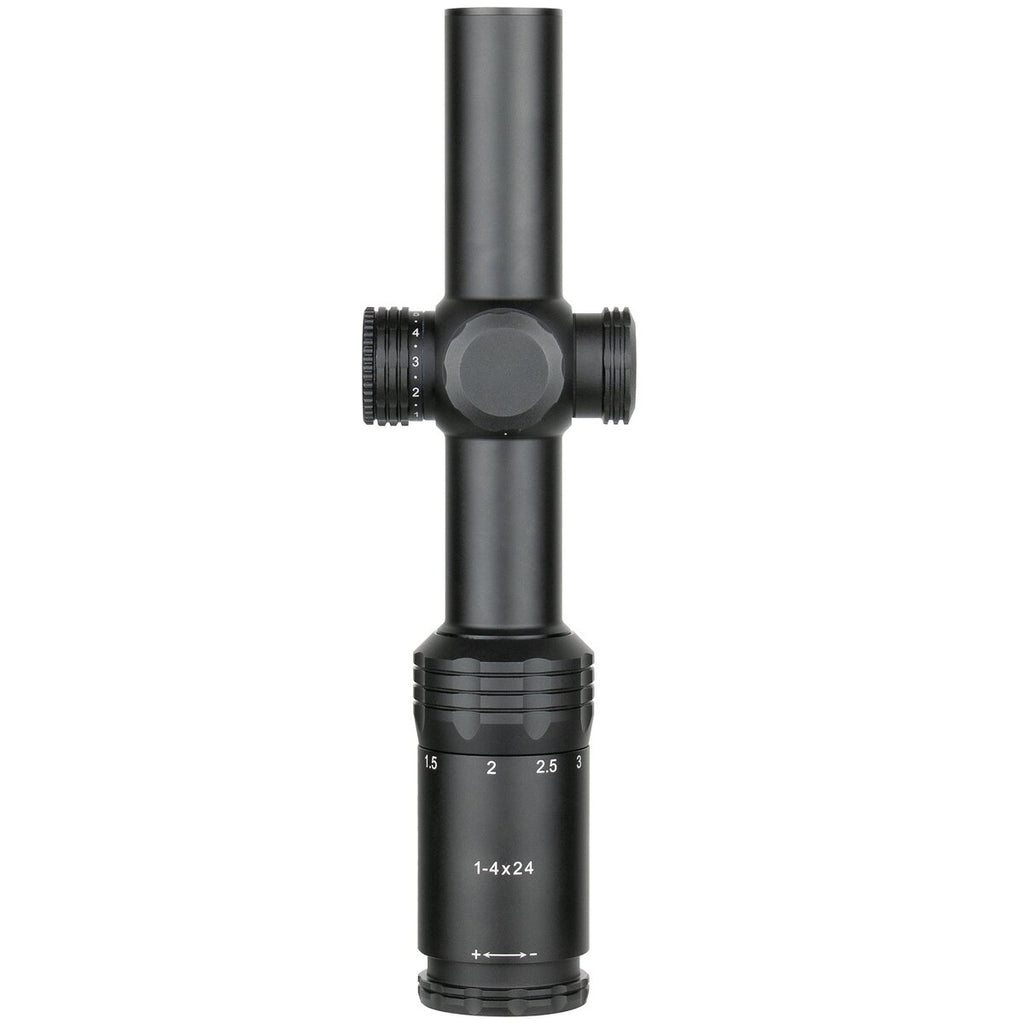

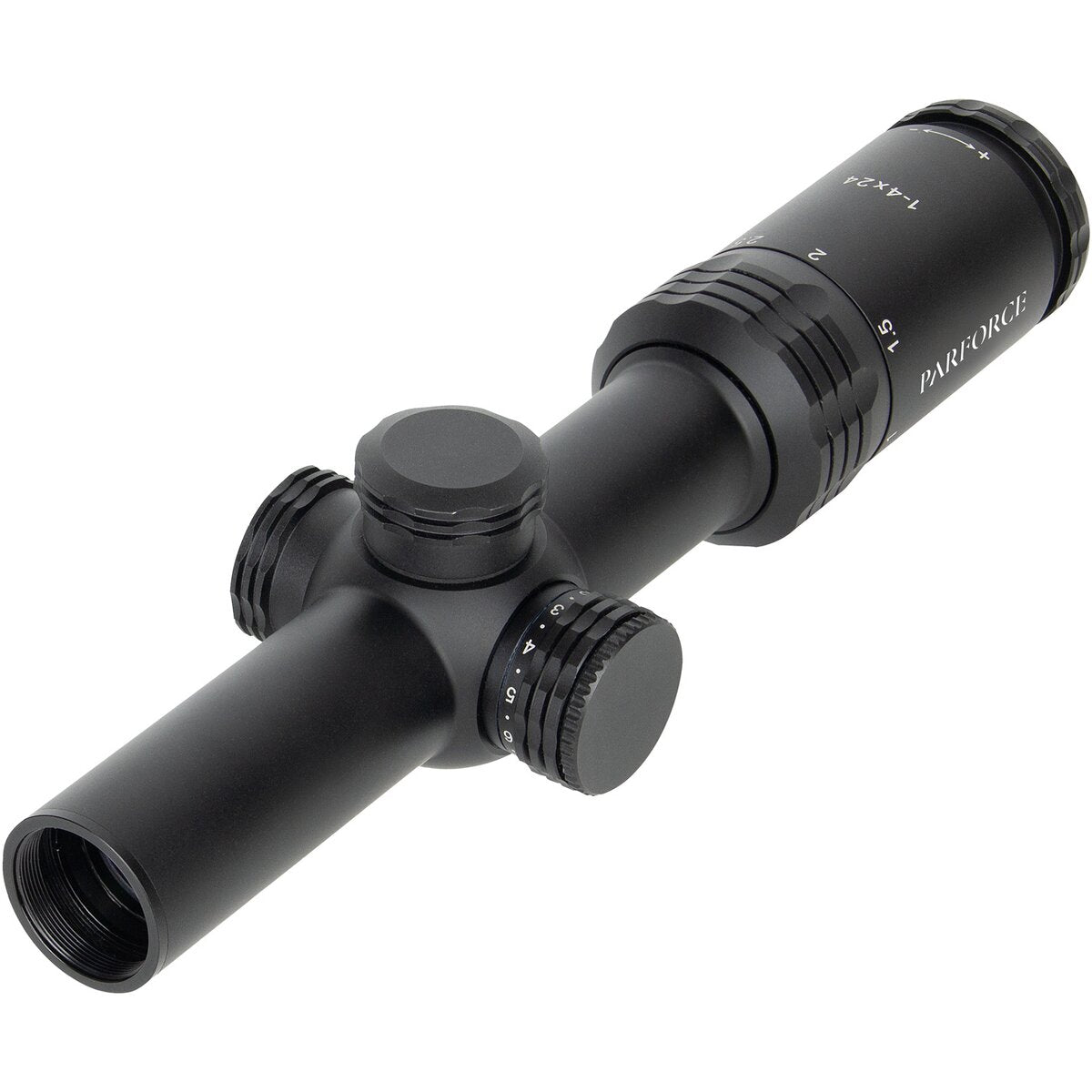

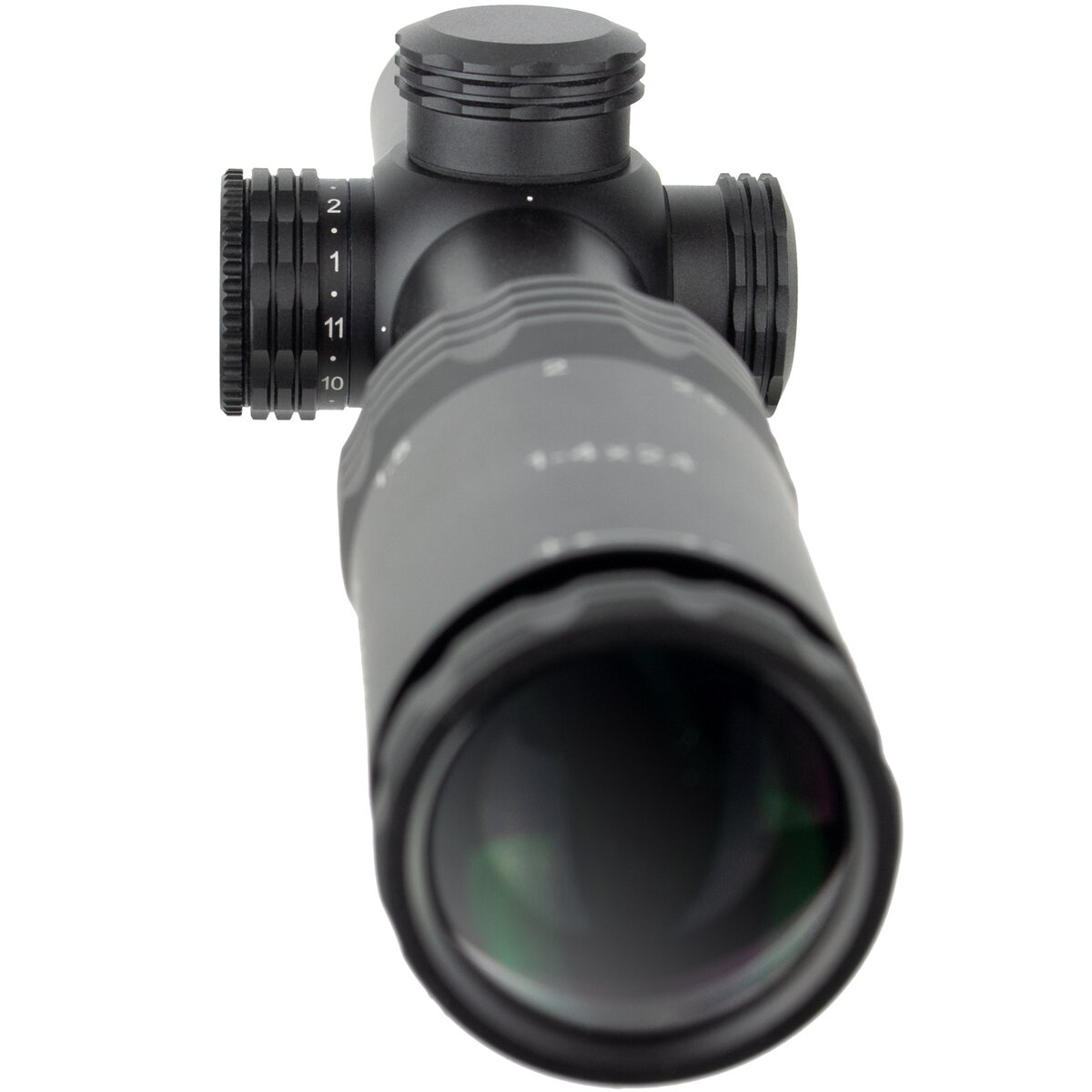

Parforce optiskais tēmēklis PZ1 1–4x24i (tīkliņš 4A-I)
Preces kods 2021220 · Piegādātāja prece — pieejamība tiek pārbaudīta tiešsaistē
Pārbauda pieejamību
Noliktavā pēdējais zināmais statuss, šobrīd nav apstiprināts
- Saņemšana šautuvē — bez maksas. Daugavgrīvas iela 29a, Rīga, 1048, Latvija. Gatavs saņemšanai 1–2 darba dienu laikā, kad prece būs pie mums.
- Piegādes un saņemšanas noteikumi
- Atgriešanas noteikumi
Apraksts
Parforce optisko tēmekļu sērija: precizitāte un uzticamība medniekiem
Jaunā Parforce optisko tēmekļu sērija nosaka standartus medību aprīkojumā. Ar paplašinātu redzes lauku, uzlabotu gaismas caurlaidību līdz pat vairāk nekā 92% un optimizētu anodētu apdari, šī sērija piedāvā visu nepieciešamo sarežģītām medību situācijām. Izcilas optiskās kvalitātes, uzticamas mehānikas un izturīgas konstrukcijas apvienojums padara Parforce optiskos tēmekļus par neaizstājamu mednieka pavadoni.
Augstas precizitātes tēmekļa apgaismojums
Parforce optiskie tēmekļi ir aprīkoti ar smalki regulējamu sarkanu tēmekļa apgaismojumu. Nakts lietošanai ir pieejami seši dažādi spilgtuma līmeņi, savukārt dienā var izvēlēties piecus līmeņus, tostarp īpaši spilgtu izgaismotu punktu. Apgaismojumu darbina ilgmūžīga 3 voltu CR2032 baterija, kas ērti ievietota apgaismojuma pogā un ir pieejama, vienkārši noskrūvējot vāciņu.
Ideāli piemērots dzinējmedībām
Parforce 1–4x24 modelis ir bez paralakses, ar nulles punktu 100 m. Tas ir ideāls optiskais tēmeklis dzinējmedībām. Turklāt tēmeklis ir spiedienizturīgs pret ūdeni un, pateicoties slāpekļa pildījumam, neaizsvīst, nodrošinot skaidru redzamību jebkuros laikapstākļos.
Precīza horizontālā un vertikālā regulēšana
Precīzai tēmekļa nulles punkta iestatīšanai horizontālās un vertikālās regulēšanas ierīces atrodas zem aizsargvāciņiem. Tēmekļa regulēšanas kalibrēšana ļauj precīzi iestatīt, kur viens klikšķis atbilst vienam centimetram 100 metros (1 klikšķis = 1 cm/100 m). Klikšķi ir gan dzirdami, gan taustāmi, nodrošinot intuitīvu apstrādi.
Parforce optisko tēmekļu sērija apvieno vismodernākās tehnoloģijas ar pārdomātu dizainu un piedāvā medniekiem perfektu aprīkojumu jebkurai medību situācijai.
- Palielinājums: 1–4x
- Objektīva diametrs: 24 mm
- Izejas zīlītes diametrs: 19,5–5,9 mm
- Attālums no acs: 133–96 mm
- Redzes lauks pie 100 m: 31,3–7,7 m
- Dioptriju kompensācija: –3 dpt. līdz +2 dpt.
- Bez paralakses: fiksēts 100 m
- Tēmekļa novietojums: 2. attēla plakne
- Tēmekļa regulēšana uz klikšķi pie 100 m: 1 cm
- Augstuma/sānu regulēšana: maks. ±30 MOA
- Tēmekļa apgaismojums: 11 apgaismojuma līmeņi (6 nakts / 5 diena)
- Funkcionālais diapazons: no -25 °C līdz +65 °C
- Ūdensizturīgs: 1 m dziļumā (10 min.)
- Triecienizturība: 800Gx800
- Barošanas avots: 1x CR2032 (3 V)
- Centrālās caurules diametrs: 30 mm
- Garums: 248 mm
- Svars: 425 g
Preci piegādā vairumtirgotājs — pieejamību pārbaudām pie viņa, kad atverat šo lapu.
Specifikācijas
| sliede | Bez sliedes |
|---|---|
| palielinājums | 1-4x |
| izejas zīlīte (mm) | 19,5-5,9 |
| Redzes lauks 100 m attālumā | 31,3-7,7 |
| korpusa caurules diametrs | 30,0 |
| garums (mm) | 248,0 |
| svars (g) | 425,0 |
| Objektīva diametrs, mm | 24 |
